Varie


Connessioni cavo dritto Lan: bi/ar-ar- bi/ve-blu-bi/blu-ve-bi/mr-mr	Connessioni Cavo cross Lan bi/ve-ve-bi/ar-blu-bi/blu-ar-bi/mr-mr
Connessioni Cavo RS232 Null Modem connettore DB9 fe-fe: 3-2, 2-3, 6-4, 5-5, 4-6, 8-7, 7-8.	Connessioni Cavo seriale DB9 M- DB9 F 1-1 2-2 3-3 4-4 5-5 6-6 7-7 8-8 9-9
Connesioni Cavo Seriale Bentel DB9 fe-fe: 2-3, 3-2, 4-4, 5-5, 6-6, 7-7,	Connessioni connettore audio Cannon: 1 Gnd, 2 in (caldo), 3 in (freddo).
Connessioni connettore Scart: 1 Audio out ds, 2 in audio ds, 3 audio out sx, 4 Gnd audio, 5 Gnd rgb, 6 audio in sx, 7 in s-video o Blu, 8 commutazione, 9 Gnd RGB, 10 data sinc, 11 RGB in verde, 12 dati, 13 rosso rgb, 14 Gnd, 15 S-video o Blanking, 16 Commutazione Rgb, 17 gnd Video, 18 gnd video in, 19 video out, 20 in video, 21 Gnd video.	Porta parallela PC: LPT1 addr. 378 1 strobe, 2 in-out data 0, 3 in out data 1, 4 in-out data 2, 5 in-out data 3, 6 in-out data 4, 7 in-out data 5, 8 in-out data 6, 9 in-out data 7, 10 Act, 11 Busy, 12 Paper out, 13 Select, 14 auto-linefeed, 15 error, 16 initialize, 17 Select, 18 GND, 25 Gnd

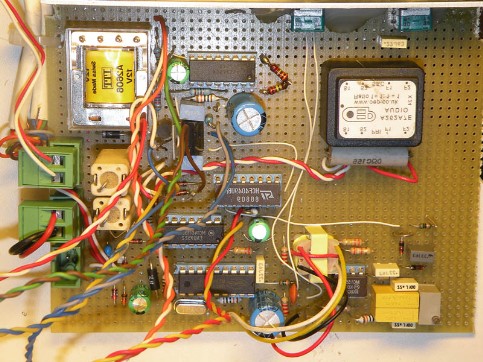

ANGOLO TECNICO e PICCOLO PROGETTO ELETTRONICO
